SOAL AUTOCAD

Soal Latihan

Kelas : XI  Program Keahlian Teknik Pemesinan

Mata Diklat : Autocad

PETUNJUK :

- Kerjakan Cara mengerjakan dan kirimkan hasil lewat email ke : rokhmad_sragen@yahoo.com atau rokhmad80@gmail.com

- Kirimkan file gambar auto cad (untuk soal nomor 2 dan 3), kirimkan hasil lewat email ke : rokhmad_sragen@yahoo.com atau rokhmad80@gmail.com

1. Jelaskan Fungsi dan Simbol dari perintah program AUTO CAD 2002 dibawah ini:

a. LINE

b. TRIM

c. OFFSET

d. Dimension LINEAR

e. Dimension ANGULER

f. ERASE

g. FILLET

h. CHAMFER

i. MIRROR

j. EXTEND

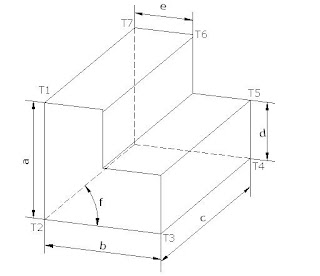

2. Bagaimana Langkah memberikan ukuran dengan program AUTO CAD 2002 pada gambar dibawah ini, yang ditunjukkan oleh huruf : a, b, c, d, e dan f ??

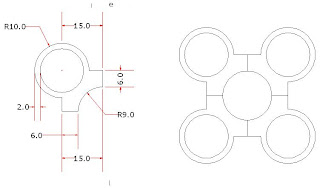

3. Tuliskan Langkah-langkah menggambar dengan AutoCAD 2002, gambar dibawah ini :
